概述：

       適用于皮帶輸送機輸送散裝物料過程中，雙托輥、單杠桿式電子皮帶秤,一般適用于給料距離較短、傾角≤17°的皮帶輸送機,動態累計誤差小于±1.0~2.0％，用于一般工廠皮帶輸送機的稱重，以及對破碎機、磨煤機、篩分機等設備進行精確的定量給料控制，也可用于工業的稱重過程控制．如檢測生產量，控制產品的定量裝載和監測庫存等場合。

系統組成：

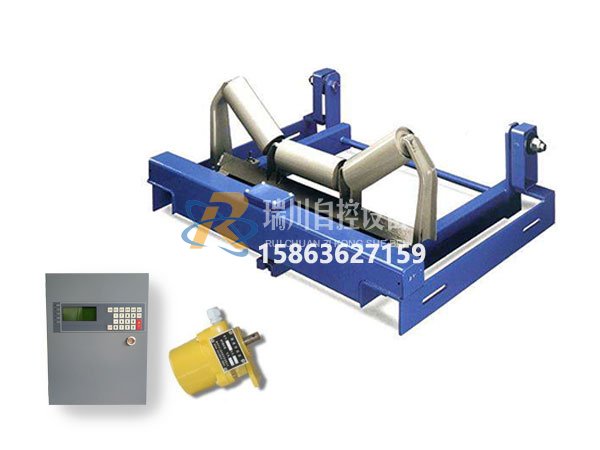

     RC-ICS-20系列皮帶秤主要由四部分組成：RC-ICS-20型懸浮式稱重橋架、皮帶秤稱重傳感器、速度傳感器、編碼器測速滾筒、RC-TZ8803稱重計算儀（01顯示流量02通訊功能03參數設置04報警功能 班產查詢）
如需查詢以前實時監控數據；可加皮帶秤數據轉換模塊：產量組態實時查詢軟件：

工作原理：
      稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度編碼器連接測速滾上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值, 班產，累積重量值，并分別顯示出來。
主要技術參數：
◇ 在正常負荷下，流量在20~100%內變化，動態累計誤差優于±1.0％。
◇ 適用皮帶寬度：500~2200mm,皮帶速度：0~4m/s,稱量范圍：10~3000t/h 。
◇ 平均無故障運行時間大于30000小時。
◇ 工作條件和安裝條件：電源電壓：220V（+10﹪、-15﹪） 50Hz±2﹪。
◇環境溫度：機械：-20℃～+50℃
◇儀表：0℃～40℃
結構特性：
◇ 獨特的矩形杠桿單托輥稱重橋架、無磨擦橡膠耳軸支承、結構簡單，力傳遞環節少，安裝簡潔方便；
◇ 抗側向力﹑抗水平分力，有效的減少了皮帶跑偏偏和落料偏移對系統精度的影響；
◇ 稱重橋架區域更短，適用于給料距離較短的皮帶輸送機。
◇ 選用壹只進口合金鋼結構鋼材料稱重傳感器，具有防塵、防潮措施；抗扭力及抗側力性能好，靈敏度高，
   穩定性好，計量精度高。防護等級：IP67，綜合精度為C3級。
◇ 速度傳感器安裝在測速滾筒上，測速滾筒安裝在回程皮帶的上表面，消除了皮帶打滑造成的影響。該測速
   傳感器為數字式無炭刷脈沖發生器，鋼外殼保護，長期運行穩定可靠。
◇ 儀表具有自動調零、自動調間隔、報表查詢、定期查詢功能、掉電數據保持功能。
◇ 儀表具有掛碼、鏈碼和實物校驗功能，減少校驗維護工作量。
◇ 儀表具有4-20mA流量、4-20mA PID控制信號、噸脈沖、開關量、RS485、以太網通訊接口等。
